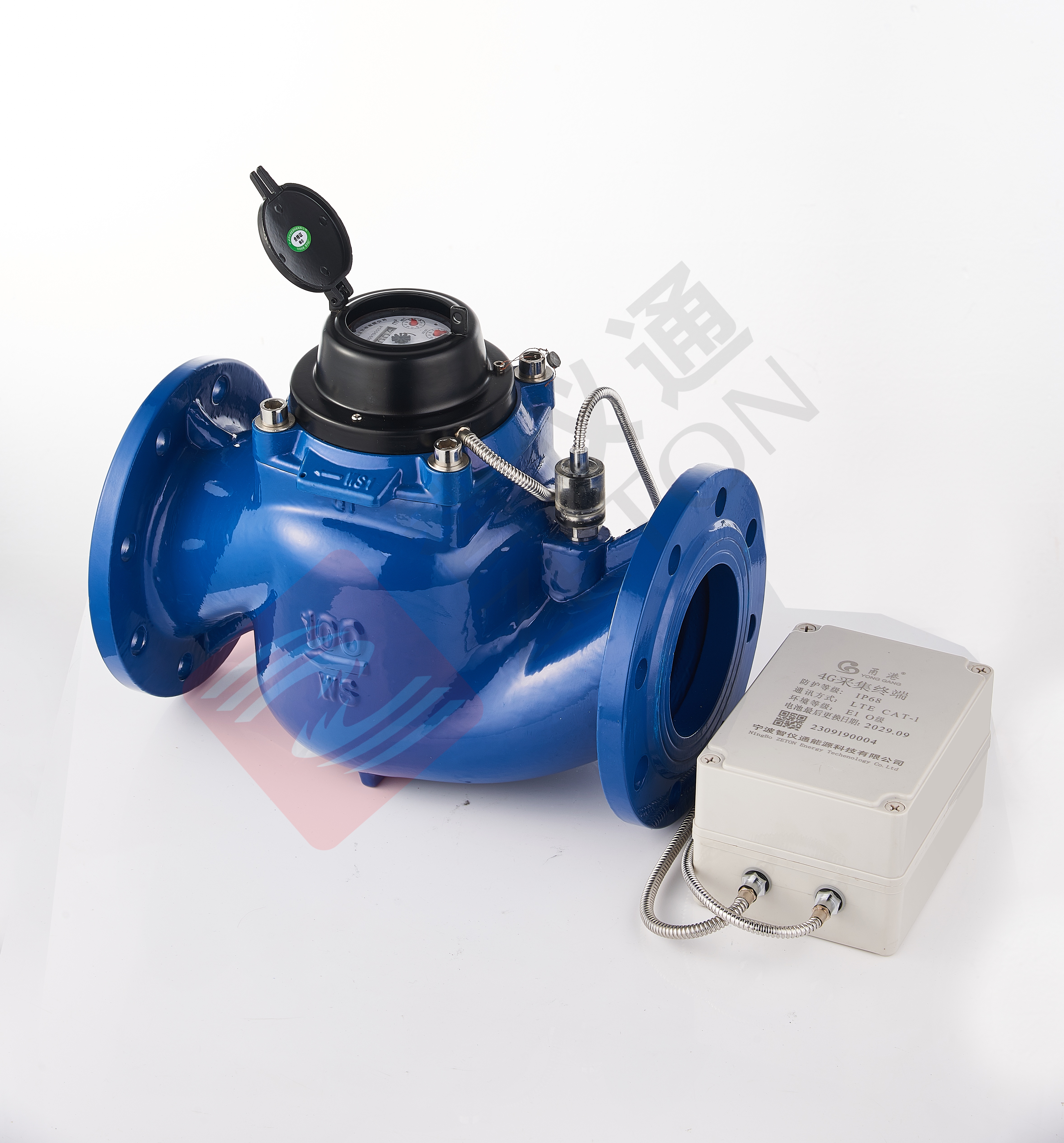

一、用途
本型號水表用于計量流經自來水管道的水體積總量的測量儀表。
二、特點
1、可拆卸式結構，水表不必從管道上拆下，機芯可拉出修理或更換。（如更換計數器可在不停水的情況下即可調換）
2、計數器用真空密封，讀數**保持清晰。
3、測量機構通用性好，減少備用零件。
4、磁性連接，傳動阻力小，運轉靈敏可靠。
5、Cat.1通訊，信號覆蓋廣、功耗低、穿透能力強；
6、支持壓力傳感器監測；
7、采集終端可替換為其他無線遠傳方式。
8、具備壓力檢測，可運用于官網監控。
三、主要技術參數
項 目 | 參 數 |
公稱口徑mm | 50 | 80 | 100 | 150 | 200 |
常用流量(Q3)m3/h | 40 | 63 | 100 | 250 | 400 |
測量范圍 | （Q3/ Q1） | 200/160/125/100/80/63/50 |
（Q2/ Q1） | 1.6 |
準確度等級 | 2級 |
溫度等級 | T30 |
**允許壓力 | 1.6MPa |
壓力損失等級 | Δp63 |
流動剖面敏感度等級 | U10/D5 |
方位限制 | 水平安裝 |
反向流 | 不可測 |
防護等級 | IP68 |
通訊協議 | 188協議（內部修訂） |
網絡制式 | LTE全網通 |
發射功率 | 23dBm±2dB |
接收靈敏度 | -128dBm |
接收電流 | 6～100mA |
待機電流 | ≤7uA |
電池 | 3.6V鋰電池，容量114Ah |
四、示值誤差限
1.從包括最小流量至不包括分界流量的低區：±5%
2.從包括分界流量至包括過載流量的高區：±2%
五、外形尺寸及重量
公稱口徑DN(mm) | 50 | 80 | 100 | 150 | 200 |
長度L(mm) | 280 | 370 | 370 | 500 | 500 |
寬度 W(mm) | 165 | 200 | 220 | 305 | 340 |
總高H(mm) | 235 | 310 | 310 | 455 | 505 |
重量 (kg) | 16 | 27 | 32 | 75 |
|
螺栓孔中心直徑 | 125 | 160 | 180 | 240 | 285 |
連接螺栓數量及規格 | 4 M16 | 8 M16 | 8 M16 | 8 M20 | 8 M20 |
