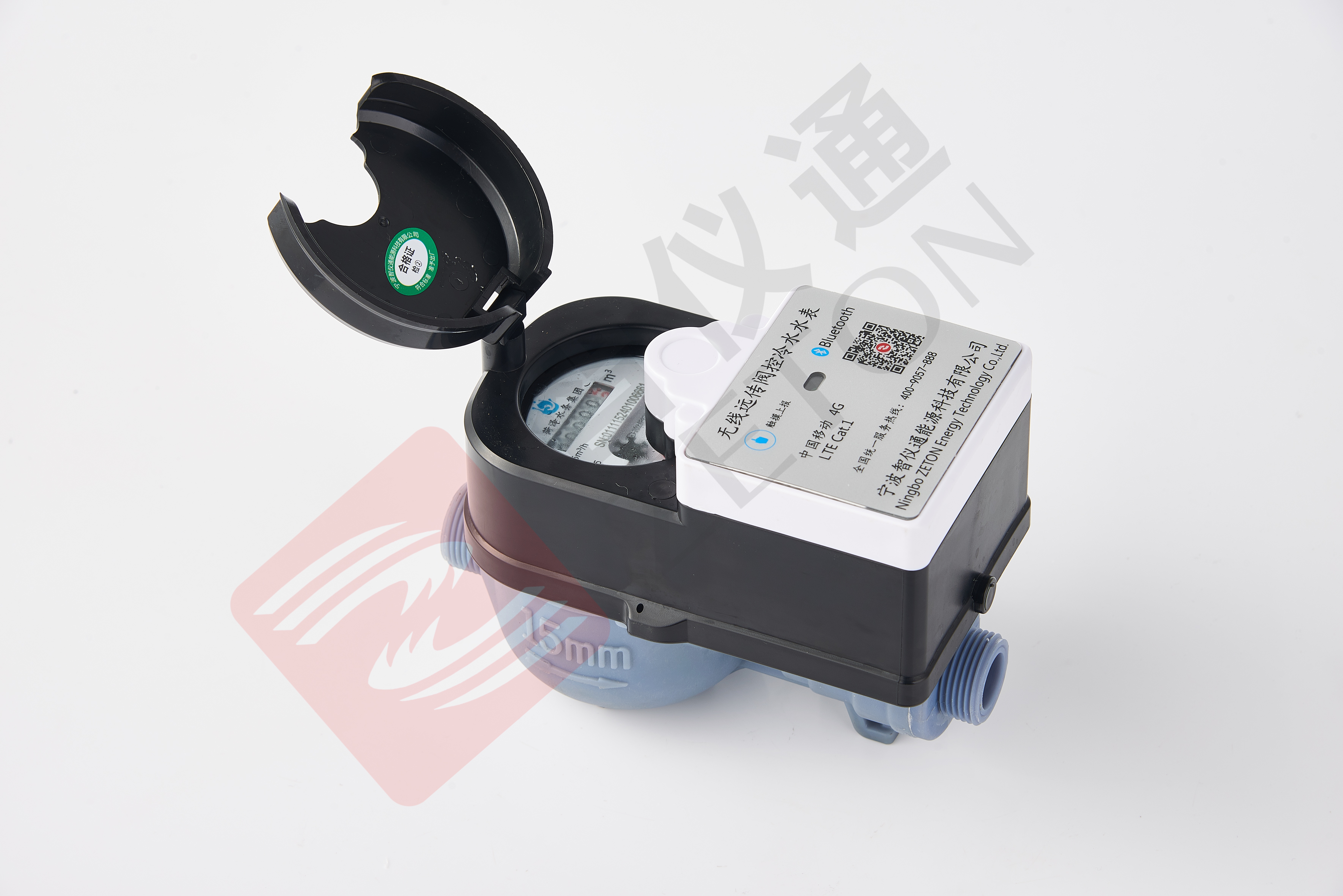

LXSY-15WFC～25WFC型無線遠傳閥控冷水水表用于計量流經自來水管道的水體積總量的測量儀表。本系列水表是在閥控機械水表上的基礎上,增加了無磁采樣計數、數據無線傳輸功能，方便管理部門收費、遠程監控及管理。電子模塊部分可分體，可識別水表正反轉。可通過手機藍牙連接APP后查看電子讀數、設置上傳頻率等功能，也可人工觸發強制上傳。設計新穎、合理，選材精良、外形美觀、組裝精密、維修方便。
△ 特點
1.水表采用機電分體式結構，維修方便，便于管理部門進行舊表改造；
2.電路采用專用膠水灌封，防水等級達IP68；
3.電池采用的是大容量鋰亞電池，每天上報一次數據，電池壽命大于8年；
4.電池倉設計為獨立密封結構，可便捷更換電池；
5.定時主動上報表計讀數，數據上報周期可設定，滿足不同用戶管理；
6.水表端每月定期凍結流量，方便管理部門收費管理；
7.水表可觸摸上報，支持紅外通訊，支持藍牙通訊；
8. Cat.1通訊，信號覆蓋廣、功耗低、穿透能力強；
9.具有正向計量和反轉識別，可有效防止水表倒走水而造成讀數不一致的問題；
10.內部通訊模組資費包含有7年使用費用。
11.閥控功能可遠程控制，搭配收費系統可實現費控。
△ 技術參數
項 目 | 參 數 |
公稱口徑mm | 15 | 20 | 25 |
常用流量(Q3)m3/h | 2.5 | 4.0 | 4.0 |
測量范圍 | （Q3/ Q1） | 100/80/63/50 |
（Q2/ Q1） | 1.6 |
準確度等級 | 2級 |
溫度等級 | T30 |
**允許壓力 | 1.0MPa |
壓力損失等級 | Δp63 |
流動剖面敏感度等級 | U10/D5 |
環境等級 | B級 |
電磁環境 | E1級 |
方位限制 | 水平安裝 |
反向流 | 不可測 |
防護等級 | IP68 |
通訊協議 | 188協議（內部修訂） |
網絡制式 | LTE全網通 |
發射功率 | 23dBm±2dB |
接收靈敏度 | -128dBm |
接收電流 | 6～100mA |
待機電流 | ≤18uA |
電池 | ER26500+HPC1520 3.6V |
△ 示值誤差限
從分界流量到**流量為±2％，從最小流量到分界流量（不包括分界流量）為±5％。
△ 外形尺寸及重量
口徑 | 長L | 寬W | 高H | 連接螺紋 |
mm | D |
15 | 165 | 106 | 175 | G3/4 |
20 | 195 | 106 | 175 | G1 |
25 | 225 | 106 | 175 | G1? |
△ 安裝使用與維護方法
1．選擇水表的口徑，應根據管道及使用流量大小而定，根據水溫選擇冷熱水表；
2．安裝位置要避免曝曬、凍冰、污染和水淹，以便拆裝和抄表；
3．水表應水平安裝，使字面朝上，并使表殼上箭頭方向與水流方向相同；安裝
時表前后的直管段長度必須滿足U10、D5的要求。
4．新裝管道務必把管道內石子、泥沙、麻絲等雜物沖洗干凈再裝水表、以免造成水表故障；
5．為了計量正確，水龍頭應高于水表；
6．水表不應直接與管道連接，水表與管道間應通過連接管、密封墊圈、連接螺母
連接，拆裝時，切不可用力硬扳，以免扭壞表殼水表影響正常運轉；
7．水表上方嚴禁擱置任何物品。注意防潮、防濕、嚴禁水滴滲入水表控制器內損壞控制系統影響用戶正常使用。
8．水表默認每天上報一次，如需工人上報，請按表身上的觸摸標識處，用手指觸摸大于3秒，待透視窗口綠燈閃爍后松開至藍燈點亮，表示正啟動上報。燈光閃爍結束后，表示上報完成，此時可在管理平臺查看水表狀態。
