一、產品概述

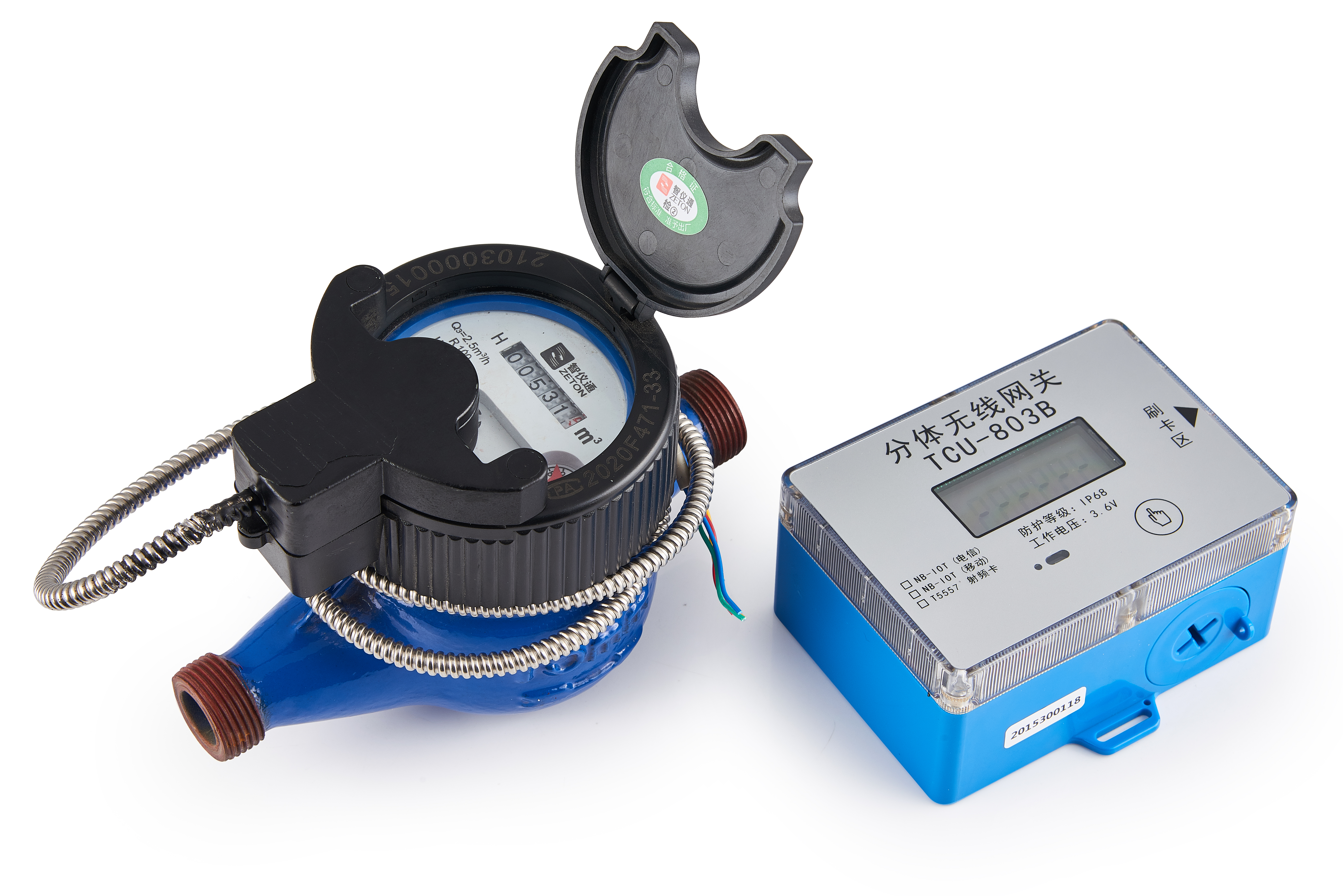

LXSGY—15WD~25WD/LXSY-15WD~25WD型系列無線遠傳冷水水表用于計量流經自來水管道的水體積總量的測量儀表，該新型水表，采用新技術，設計新穎、合理，選材精良、外形美觀、組裝精密、維修方便。本系列無線遠傳冷水水表是在成熟機械冷水水表上的基礎上增加了電子自動采樣計數和數據無線傳輸?shù)裙δ?，方便管理部門遠程監控、管理及維護。
二、產品特點
1．產品計量性能達到GB/T 778.1-2018《冷水水表》國家標準，符合JJG 162-2009《冷水水表檢驗規程》相關要求。
2．防盜水功能：當有強磁干擾計量信號時，水表自動上傳報警，通知管理部門。
3．欠壓提示功能；當內置電池電壓不足時，自動上報系統提示，便于及時更換電池。
4．采用NB-IoT無線通信技術，信號覆蓋范圍廣，功耗低、使用壽命長，可以確保數據的正常傳輸。
5．帶有方便更換電池的電池倉，便于現場更換電池。
6．支持實時數據通訊，便于遠程監控和管理。
7．分體式結構設計，適用于窨井等環境。供水管理部門可以根據需要，先安裝普通水表，待有遠傳需要時，再安裝遠傳電子部分模組。為物聯遠傳及智慧水務技術奠定基礎，分步實施，更靈活便捷。
8．防護等級：IP68
三、技術參數
△ 使用條件：
1．水溫：0~ 30℃ 壓力：不大于 1Mpa；
2．工作電源：鋰電池3.6V；
△ 公稱流量：
在規定誤差限內允許長期使用流量。
△ 示值誤差限：
從分界流量到**流量為±2％，從最小流量到分界流量（不包括分界流量）為±5％。
△ 外形尺寸及重量：
口徑 | 長L | 寬B | 高H | 連接螺紋 | 重量 |
mm | D | Kg |
15 | 165 | 88 | 155 | G3/4 | 1.3 |
20 | 195 | 88 | 155 | G1 | 1.4 |
25 | 225 | 88 | 155 | G11/4 | 1.75 |
△ 流量參數
公稱口徑 | 準確度等級 | Q4 | Q3 | Q2 | Q1 |
DN(mm) | m3/h | L/h |
DN15 | 2級 | 3.125 | 2.5 | 50 | 31.25 |
DN20 | 2級 | 5 | 4 | 80 | 50 |
DN25 | 2級 | 5 | 4 | 80 | 50 |
四、安裝使用與維護方法：
1．選擇水表的口徑，應根據管道及使用流量大小而定，且不宜使用熱水；
2．安裝位置要避免曝曬、凍冰、污染和水淹，以便拆裝和抄表；
3．臥式水表水平安裝，使字面朝上，并使表殼上箭頭方向與水流方向相同；
4．新裝管道務必把管道內石子、泥沙、麻絲等雜物沖洗干凈再裝水表、以免造成水表故障；
5．為了計量正確，水龍頭應高于水表；
6．水表不應直接與管道連接，水表與管道間應通過連接管、密封墊圈、連接螺母連接，拆裝時，切不可用力硬扳，以免扭壞表殼水表影響正常運轉；
7. 水表上方嚴禁擱置任何物品。注意防潮、防濕、嚴禁水滴滲入水表控制器內損壞控制系統影響用戶正常使用。
五、常見故障及排除方法
1、水表不通訊:通訊表號是否與水表實際表號一致。
2、抄讀水量與水表字輪顯示水量不一致，應以水表字輪顯示為準，并聯系售后服務人員進行處理。
3、水表停轉：拆下水表檢查是否有雜物堵塞或?qū)⑺矸祻S維修。
六、注意事項：
1、使用我公司水表一年內，凡安裝合理，使用流量正常，確因制造質量引起的內部機件損壞或故障（除凍壞）在保持鉛封完整的情況下，本公司負責修理或調換；由于安裝不當及人為造成的損壞造成水表損壞不在“質?！狈秶?；
2、凡使用我公司產品自行維修的單位，如水廠、工礦等，我公司供應維修配件，但須與我銷售部簽訂合同，合同及零件圖冊可向我公司函索；
3、最遲更換電池期限為6年。
